2.4''活动矩阵小TFT LCD显示模块

tianfu 2.4''活性矩阵小TFT LCD显示模块，带有SPI 4W接口（240RGB×320分辨率，12点观看），可在-30°C〜+85°C下用于恶劣的环境。经过铝制框架和低功率LED背光的认证CE/ROH，这款透射式2.4'主动矩阵小型TFT LCD显示模块可为汽车仪表板，工业系统，户外IoT和家用电器（洗衣机/真空）提供汽车仪表板，工业系统，户外IoT和家用电器。

发送询问

产品描述

Tianfu支持小批量试用订单和自定义固件/接口设计，作为LCD模块制造，可确保以12个月的保修为后盾，可确保无缝集成到智能控制/便携式仪器中。

tianfu 2.4'主动矩阵小型TFT LCD显示模块中的库存功能

1.高分辨率QVGA显示

240（RGB）×320像素，具有TFT-LCD技术，提供详尽且充满活力的视觉效果，用于详细的图形和文本。

2.优化的观看性能

12点观看角，具有300 cd/m²典型的亮度（中心点）和200：1对比度，可确保在不同的照明条件下可见良好。

3.动态内容的快速响应

快速像素过渡：15ms上升时间（TR）和20ms秋季时间（TF），非常适合流畅的视频播放和交互式应用程序。

4.能效体操作

低功率消耗：通过5MA典型电流抽签的2.8V/3.3V逻辑电压运行，通过集成的DC/DC转换器技术增强。

30,000小时的LED背光寿命（典型），通过严格的可靠性测试（包括热循环，振动和耐湿性）进行了验证。

tianfu自定义2.4''活动矩阵小TFT LCD显示模块规范

范围	Q27（带IL18961驱动程序IC的TFT-LCD）
模块类型	2.7“ TFT/16m颜色
解决	960×240像素（图形点矩阵）
界面	SPI＆RGB
显示模式	透射式TFT
背光	白色LED（平行）
机械尺寸	39.1（w）×67.5（h）×2.4（t）mm（不包括FPC）
活动区域	33.06（w）×58.80（h）mm
像素螺距	0.18375（w）×0.13775（h）mm
电气规格	·逻辑电压（VDD）：3.0–3.6V（典型3.3V） ·输入电压（VIH）：0.8×IOVCC到IOVCC ·输入电压（VIL）：-0.3V至0.2×IOVCC ·当前消费：8mA（典型）
背光规格	·电压：8.7–10.2v ·当前：15–25mA ·运行温度：-20°C至 +70°C ·存储温度：-30°C至 +80°C
定时特征	·clkin频率：13.5–30MHz（典型27MHz） ·HSD时期：1024–1907 Clkin Cycles ·垂直同步：242.5–450.5h（NTSC/PAL）

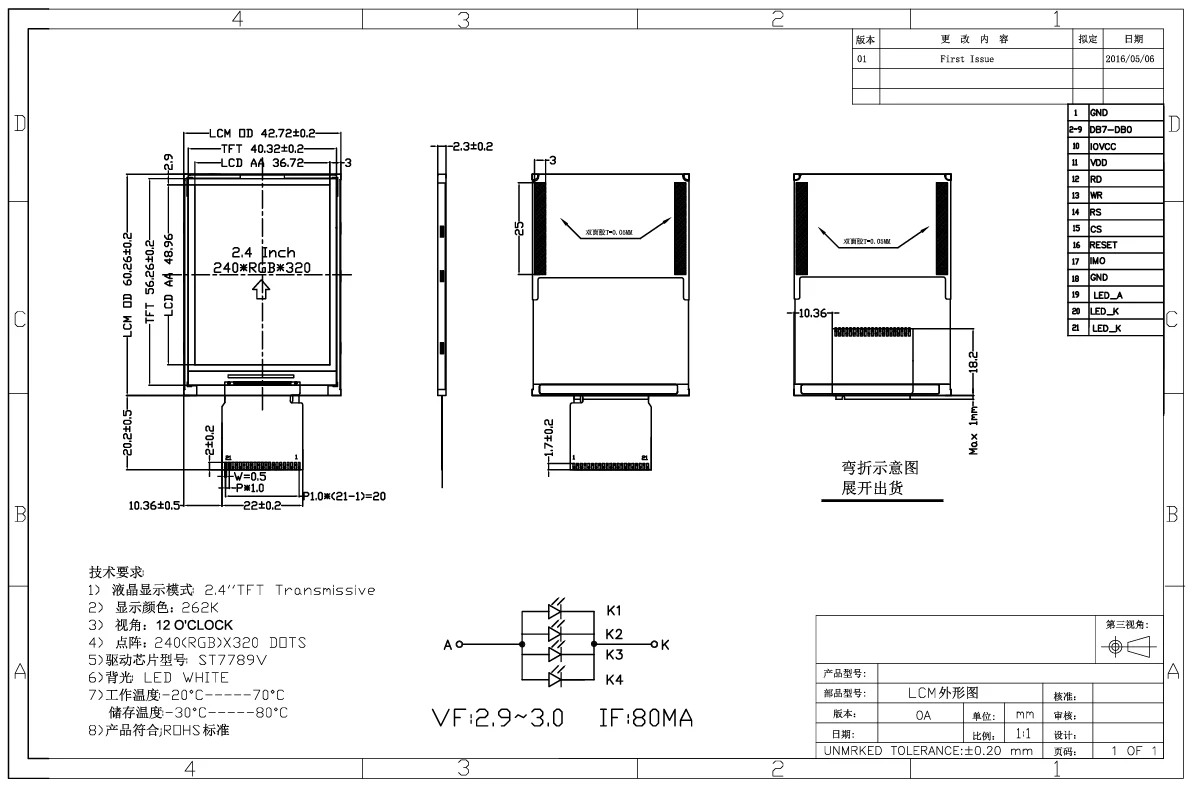

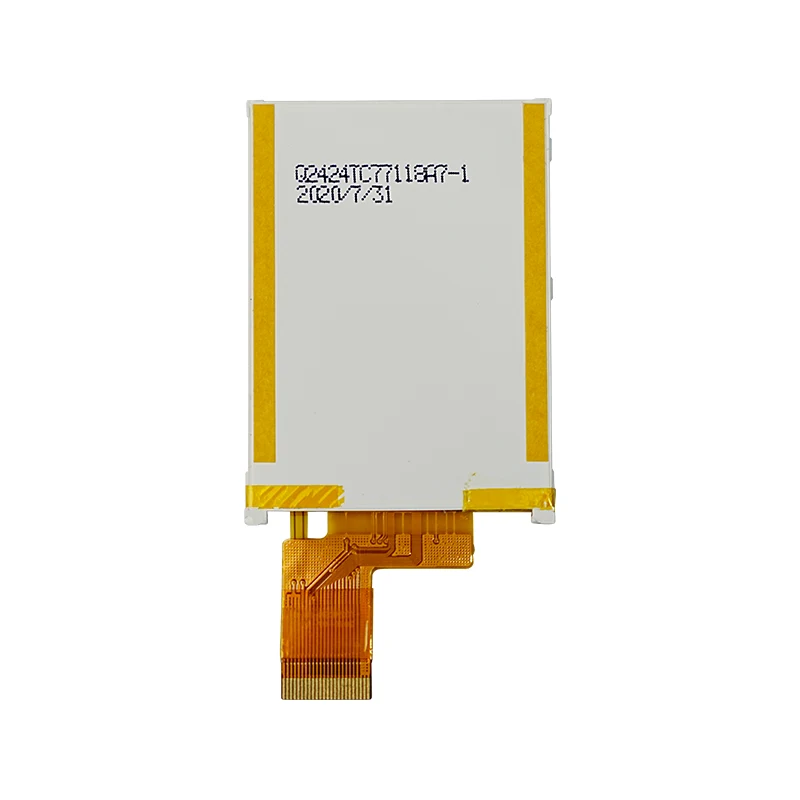

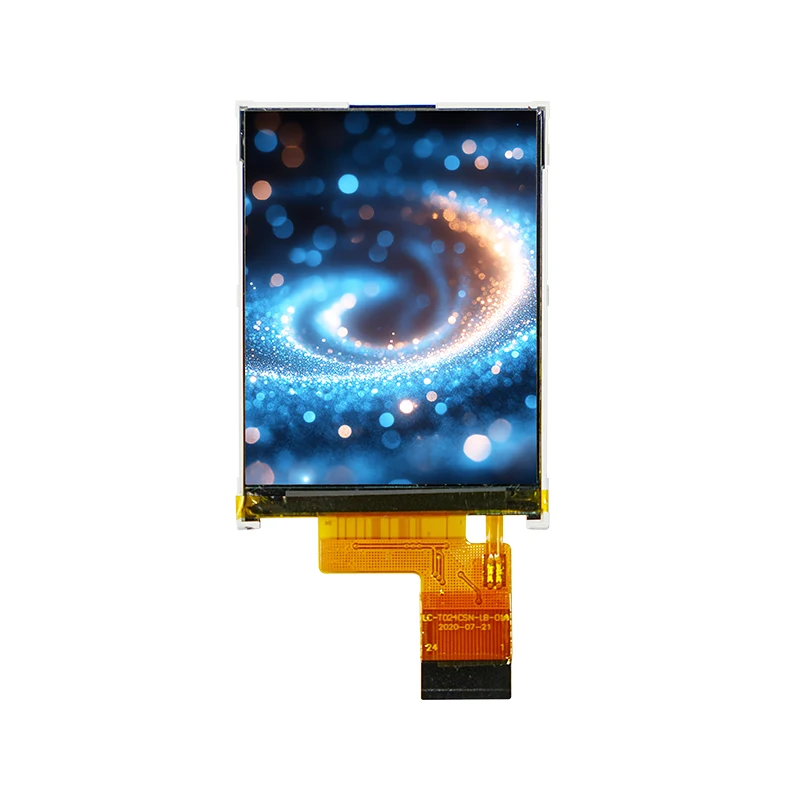

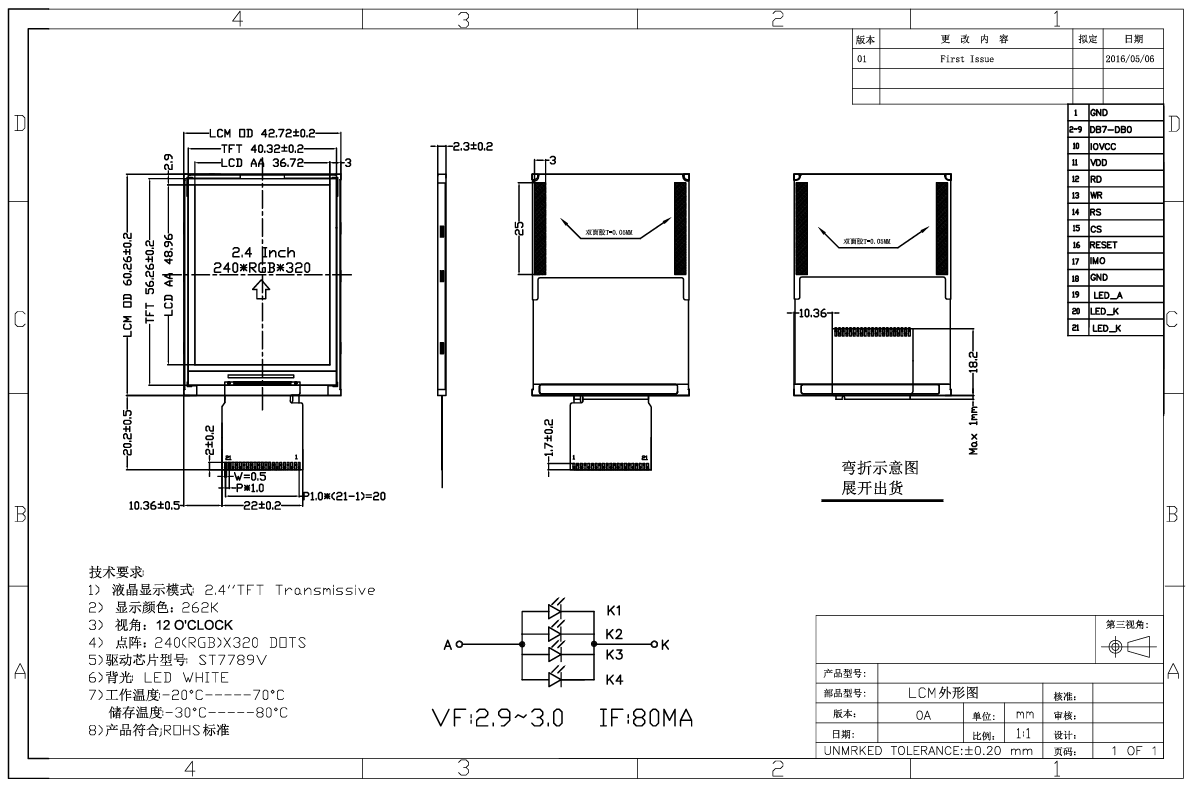

tianfu 2.4'活动矩阵小TFT LCD显示模块详细信息

tianfu小型TFT LCD模块应用程序

天富的领先时间

标准产品		定制产品
订单数量	交货时间	自定义类型	交货时间
1-30个PC	立即地	一般的	5-8周
31-100个	1周	FPC	4周
101-500 PC	1-2周	CTP	6周
501-1000 PC	2-5周	b/l	6周
1001-5000 PC	4-5周	驾驶员板	8周
5000多个PC	5-7周	LCD面板	16周
