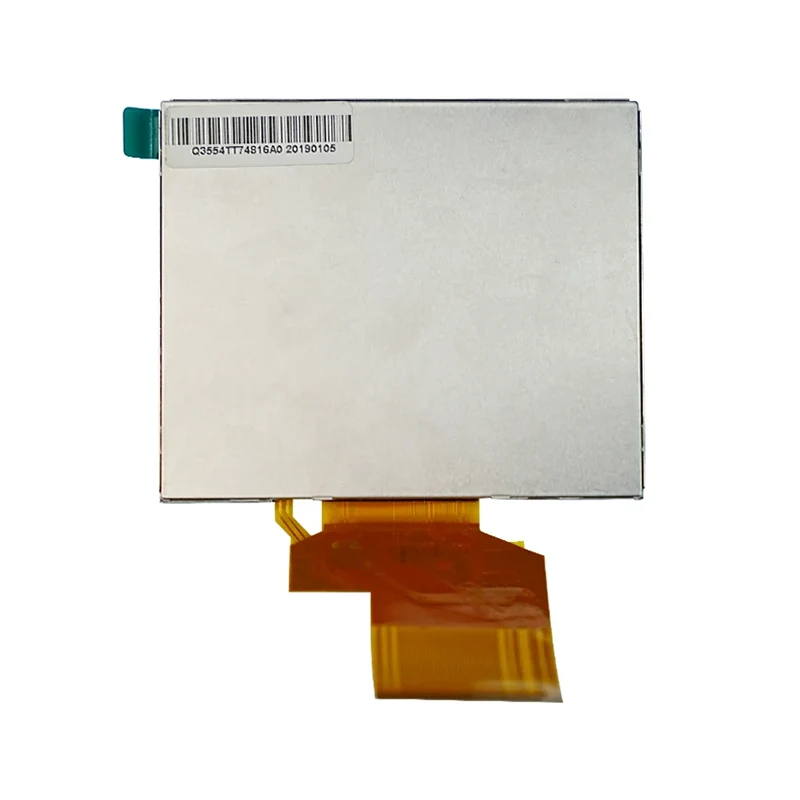

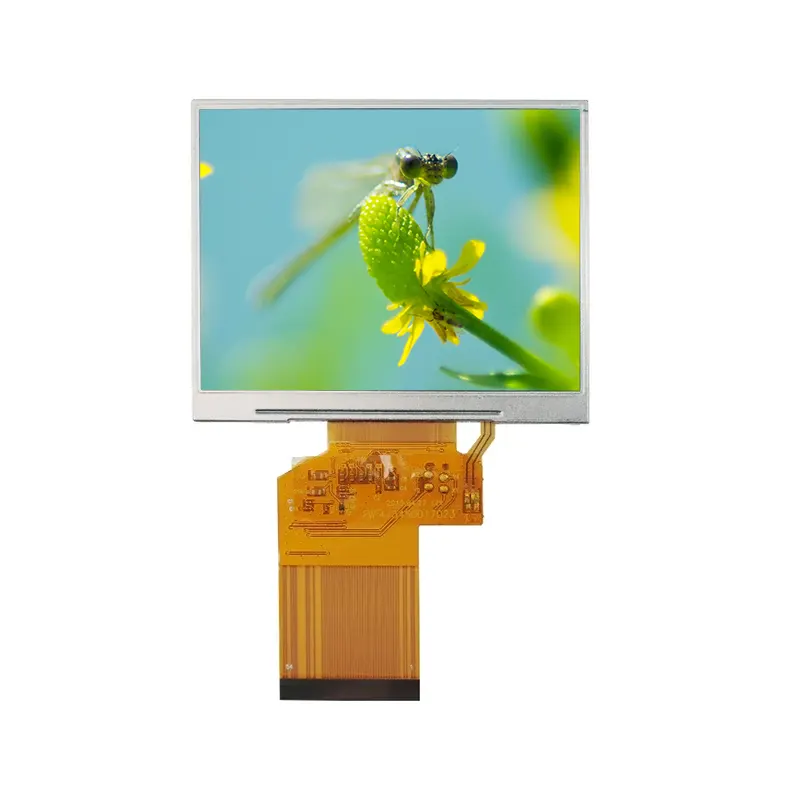

3.5寸工业标准TN TFT液晶屏模组

天富是一家专注于高品质、高性价比和可定制显示器的中国 LCD 制造商，提供 3.5 英寸工业标准 TN TFT LCD 屏幕模块。该模块专为恶劣环境而设计，具有 320×RGB×240 分辨率、1670 万色和 HX8238D 驱动器 IC，支持多功能接口（24 位 RGB、串行 RGB、CCIR601/656），可无缝集成到工业系统中。主要规格包括工业级温度适应性（-20°C ~ +70°C 工作，-30°C ~ +80°C 存储）、6-LED 背光、350:1 对比度和紧凑尺寸（76.90×63.9×3.26 mm）。

规格

天府3.5寸TFT液晶屏模组详情

无论是用于人机界面（HMI）、状态显示仪表、便携式设备屏幕还是多媒体播放终端，3.5英寸工业标准TN TFT液晶屏模块都能提供清晰、稳定、可靠的显示解决方案。

1. 工业控制与自动化

· PLC 控制面板和人机界面 (HMI)

· 手持式测试仪器（万用表、示波器）

· 工业机器人/自动化操作面板

· 远程控制装置（起重机、工程机械）

· 便携式数据采集与检测终端

2. 智能家居和物联网 (IoT)

· 智能家居控制面板/中央控制屏

· 智能墙壁开关

· 家电控制面板（空调、洗衣机、智能冰箱门/制冰机、洗碗机、烤箱、蒸汽烤箱、前置式洗衣/烘干组合、智能空调/新风系统控制、智能热水器）

3. 消费电子及商业设备

· 便携式游戏机、数码相框、便携式DVD播放机、蓝牙音箱/收音机显示屏、POS终端、点餐终端、考勤机、电子词典、早教机/学习设备、电子键盘、商用手持终端（点餐终端、条码扫描仪）

为什么超过 200 家客户继续选择我们？

核心优势

• 多接口设计，兼容性高

同时支持并行RGB、串行RGB、CCIR656/601，可灵活适配不同主控方案，降低客户硬件调试成本。

• 工业级环境适应性

工作温度范围为-10℃~+60℃，通过高低温存储、温度循环、振动、ESD等多项可靠性测试，适合恶劣环境。

• 优化的光学和触摸体验

采用抗牛顿环磨砂膜，消除干涉条纹，保证触摸操作流畅；表面硬度≥3H，耐刮擦，适合高频操作场景。

• 精密的机械结构和易于组装的设计

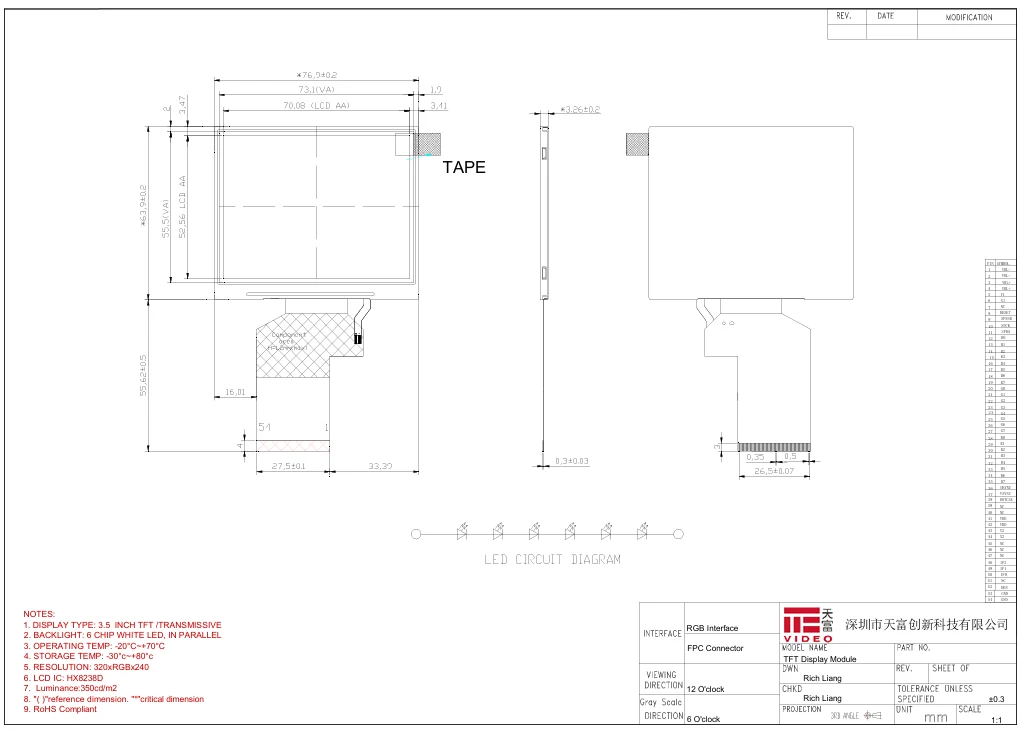

提供AA、OD、VA、胶框等多组关键尺寸，方便客户结构开孔和叠片设计，降低装配难度。

• 宽电压供电&低功耗

具有2.6V~3.6V宽电压输入范围，对电源波动敏感度低，适用于电池供电或工业供电环境。

您值得信赖的液晶显示合作伙伴，16年专业经验---天富

当您比较多个供应商时，超越参数和价格，我们希望传达我们作为一家在液晶显示行业拥有超过 16 年专注经验的中小型制造商的独特价值。选择我们意味着您获得的不仅仅是一个显示模块，您还获得了一个稳定、可靠、响应迅速的长期合作伙伴。

✅ 我们了解我们的产品，更重要的是，我们了解您的需求

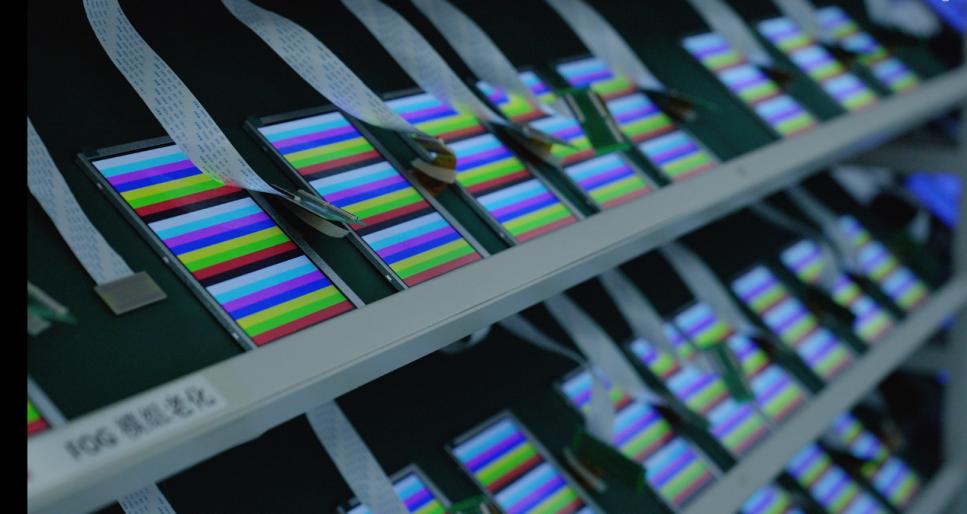

· 成熟的制造工艺：16年的经验积累，让我们对HX8238D等经典驱动IC的应用有了深入的掌握。从COG键合、ITO薄膜贴合到老化测试和100%检验，我们建立了成熟稳定的生产工作流程，确保您收到的每个模块都具有一致的性能、可靠性和耐用性。

· 针对痛点设计：模块的多接口兼容性（RGB/CCIR）和工业级宽温耐受性是根据广泛的客户反馈优化设计的结果。我们了解中小批量客户需要“多功能”且坚固的显示屏来满足多个项目的多样化要求。

✅ 我们的适度规模意味着更大的专注度和灵活性

· 快速响应和沟通：没有大型企业典型的繁琐程序。您的技术询问、规格确认或修改请求将由经验丰富的工程师或项目经理直接处理，响应时间以小时而不是天为单位。

· 灵活的定制支持：无论您需要调整FPC长度、接口引脚排列、背光亮度，还是小批量适配特定固件初始化代码，我们都有快速工程响应的能力。您的 500 件订单将享有与大客户相同的优先级。

· 专注驱动价值：我们专注于中小尺寸TFT和触摸屏的制造，所有工艺改进和质量控制措施都围绕这一核心业务。您得到的是专注于特定专业领域的团队的成果。

✅ 我们重视声誉，确保质量受控和供应稳定

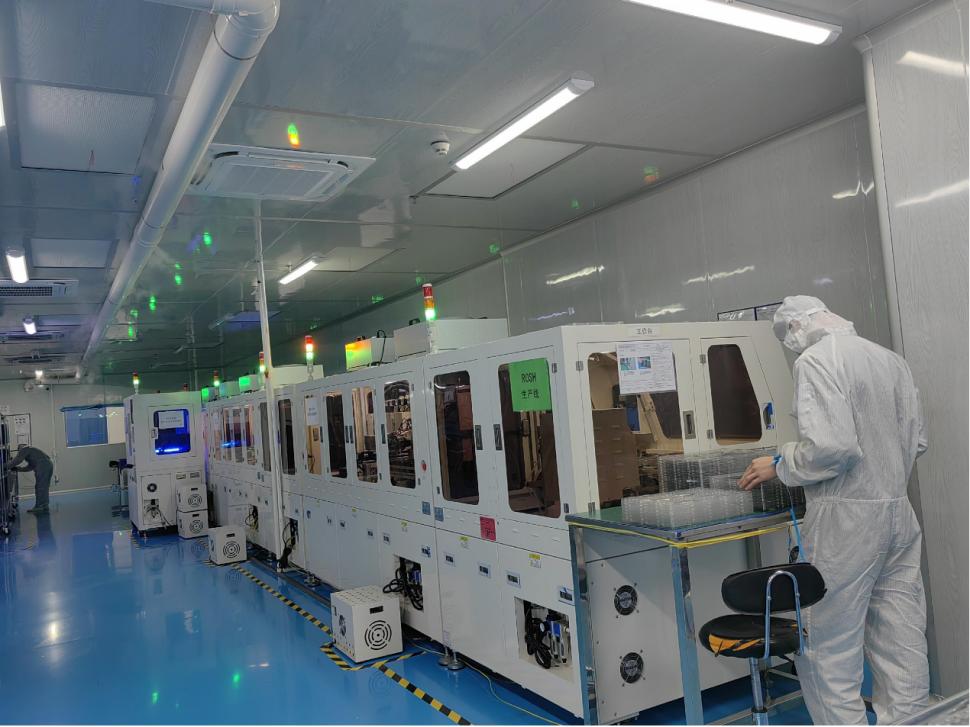

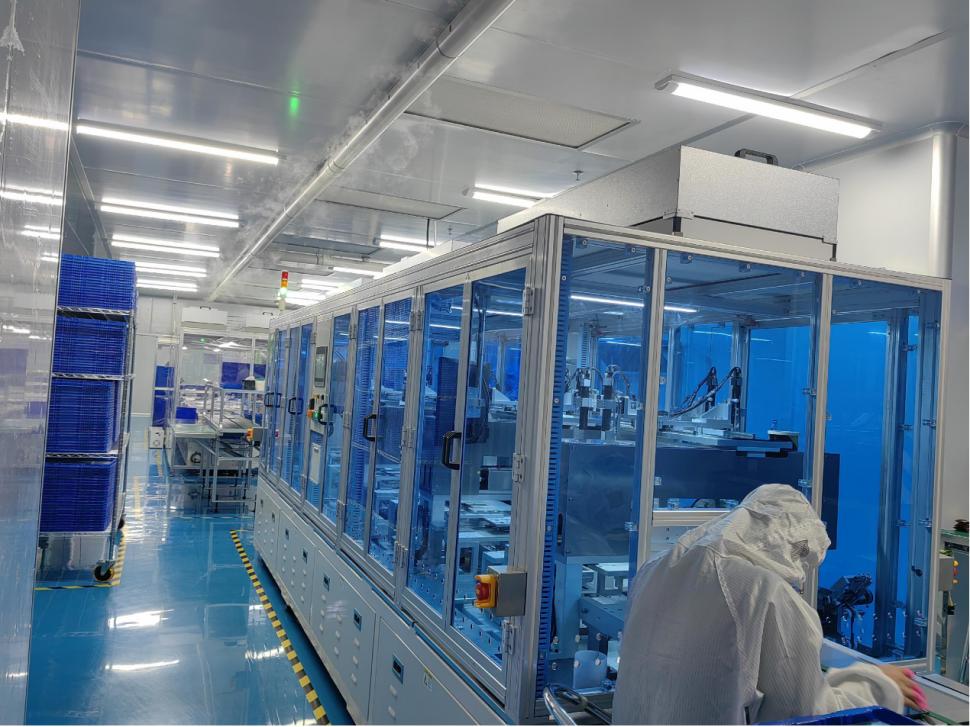

· 全周期内部管理：从材料采购、SMT贴片到模块组装和测试，所有关键流程均在我们自己的工厂内完成。保证了全面的质量追溯和控制，消除了外包带来的质量波动风险。

· 长期供应承诺：我们充分认识到产品生命周期对您的项目的重要性。对于HX8238D等经典器件，我们建立了安全的库存体系，可以提供有保障的持续供应，支持您长期的生产需求，零后顾之忧。

· 透明的合作：我们很乐意提供详细的数据表、测试报告，甚至工艺介绍。我们相信，只有当客户做出明智的购买决定时，才能建立长期的合作伙伴关系。

✅ 全面的售前售后支持

· 即用型开发支持：每个模块都配有清晰的接口定义、经过验证的驱动程序代码（与常见的 MCU 平台兼容）和原理图参考，显着减少工程师的调试时间。

· 生产实施协助：如果您是第一次使用我们的模块，我们可以提供焊接、组装注意事项和简单功能测试的指南，帮助您顺利实现量产。

· 可靠的质量保证：所有模块在发货前均经过100%电气测试和抽样可靠性检验，并享有12个月的质量保修。

总之，选择我们意味着选择一个可靠的合作伙伴，他们提供：

16年行业经验精炼的产品+敏捷响应中小企业的定制需求+严谨的品质管控，守护自有品牌。

我们可能不是市场上最大的供应商，但我们致力于成为最了解您并让您最安心的供应商。

常问问题

Q1：这款屏幕支持触摸功能吗？

是的，该模块集成了电阻式触摸屏（ITO膜），支持单点触摸。它具有标准的4线电阻式接口，需要外部触摸控制芯片或内置ADC的MCU。

Q2：可以提供电容触摸的版本吗？

目前的标准版本带有电阻式触摸。如需电容触摸（支持多点触摸），请联系我们定制。

Q3：CCIR656和CCIR601在接口上有什么区别？我该如何选择？

CCIR656 是一种嵌入式同步信号格式（通常用于数字视频流），而 CCIR601 是一种单独的同步信号格式。如果您的处理器输出标准 ITU-R BT.656/BT.601 视频信号（例如某些多媒体处理器），则直接连接是可行的。如果您不确定，请提供您的主控型号，我们将协助选型。

Q4：-10°C ~ +60°C的工作温度范围可以扩展到更宽的范围吗？

标准产品具有此温度范围。对于-30℃~+80℃等工业宽温需求，可以讨论定制，通常涉及液晶材料和制造工艺的调整。

Q5：有配套的驱动板或转接板吗？

我们可以提供RGB转接板和触摸转接板（包括触摸IC）来简化您的电路设计。详情请咨询我们的销售团队。

生产及使用相关

Q6：模块的ESD防护等级是多少？

模块通过±8kV（空气放电）/±4kV（接触放电）ESD测试，满足一般工业环境要求。建议在设计产品外壳时采取适当的接地和绝缘措施。

Q7：15ms的响应时间会导致运动模糊吗？

15ms是典型的灰阶响应时间，对于工业控制、仪器仪表、交互界面等大多数场景来说已经足够了。对于高速视频播放（例如30fps以上），建议评估实际的动态图像性能。

Q8：模组背光如何连接？

模块本身不包含背光驱动电路，但提供LED背光引脚（通常为+3.3V和GND）。需要外接恒流源或背光驱动电路。电流取决于背光 LED 的串并联配置（典型值：约 60-100mA）。
