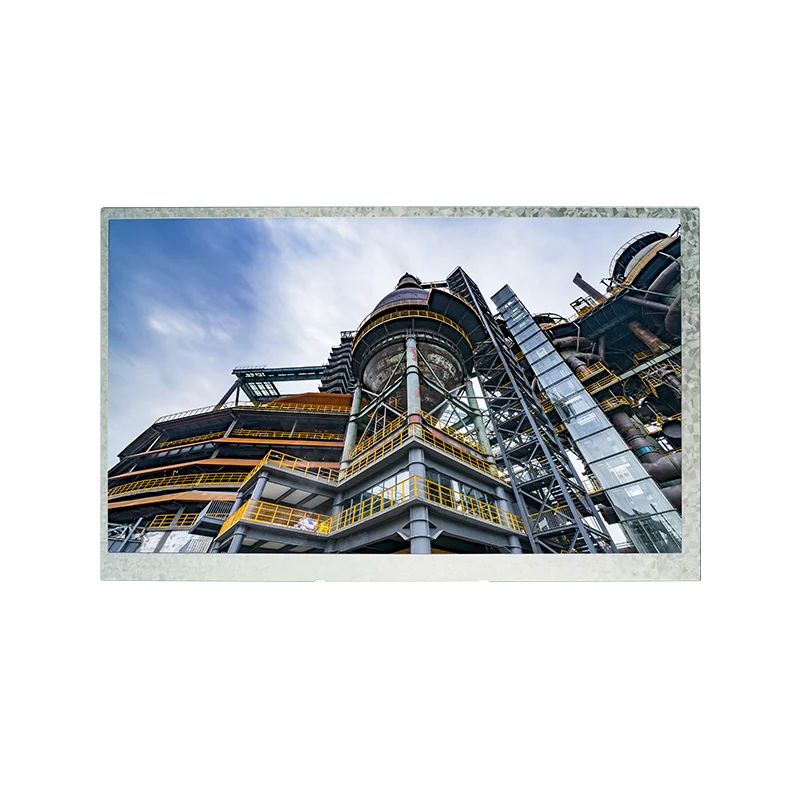

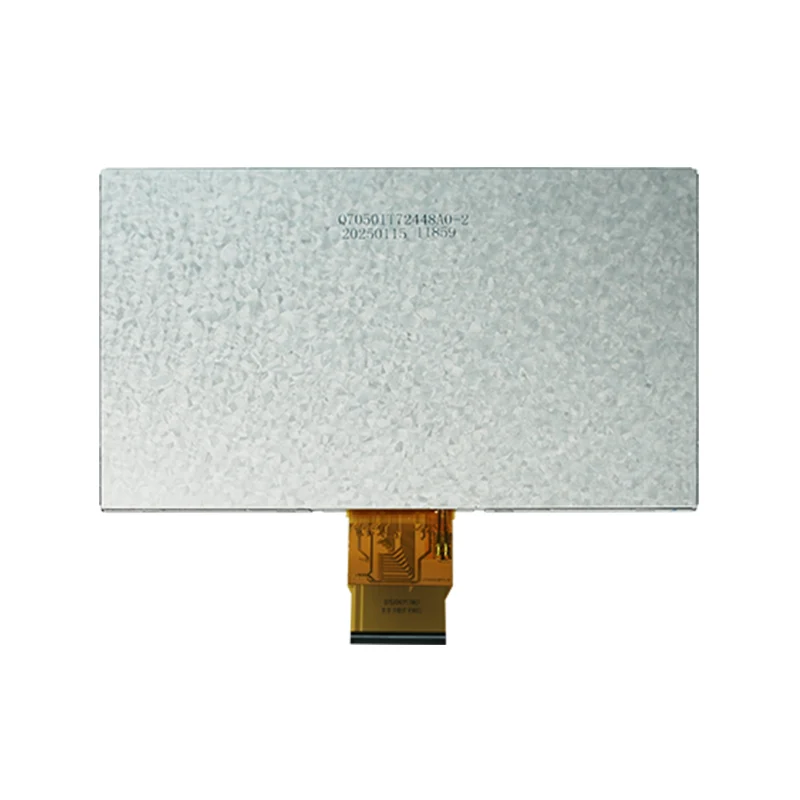

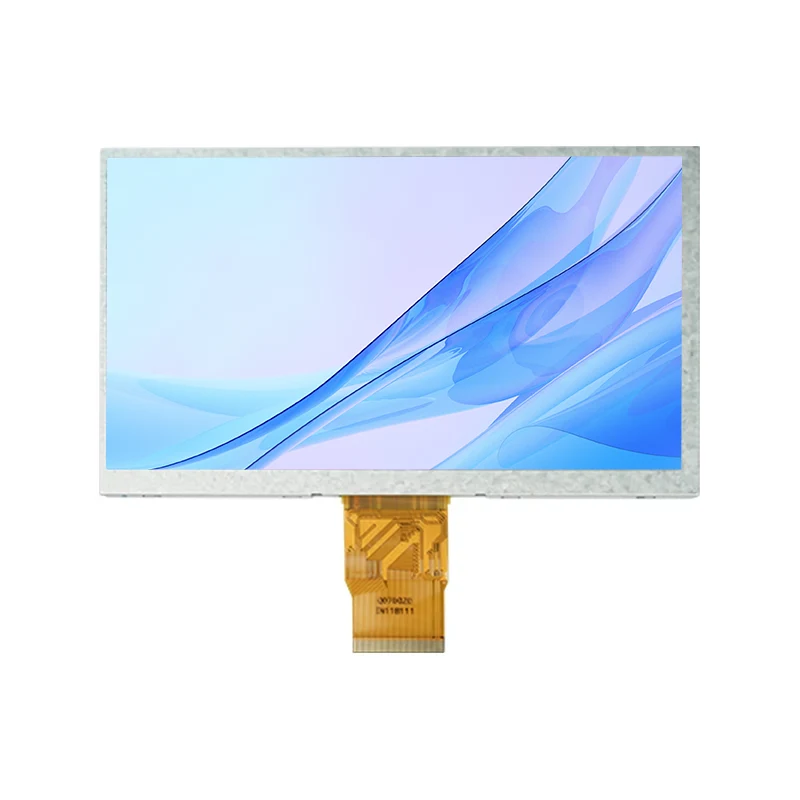

7.0'自由视角彩色TFT LCD显示模块

核心规格

显示尺寸

7.0英寸IPS TFT-LCD

解决

1024×RGB×600（WVGA）

像素螺距

0.1506（h）×0.1432（v）mm

活动区域

154.21（h）×85.92（v）mm

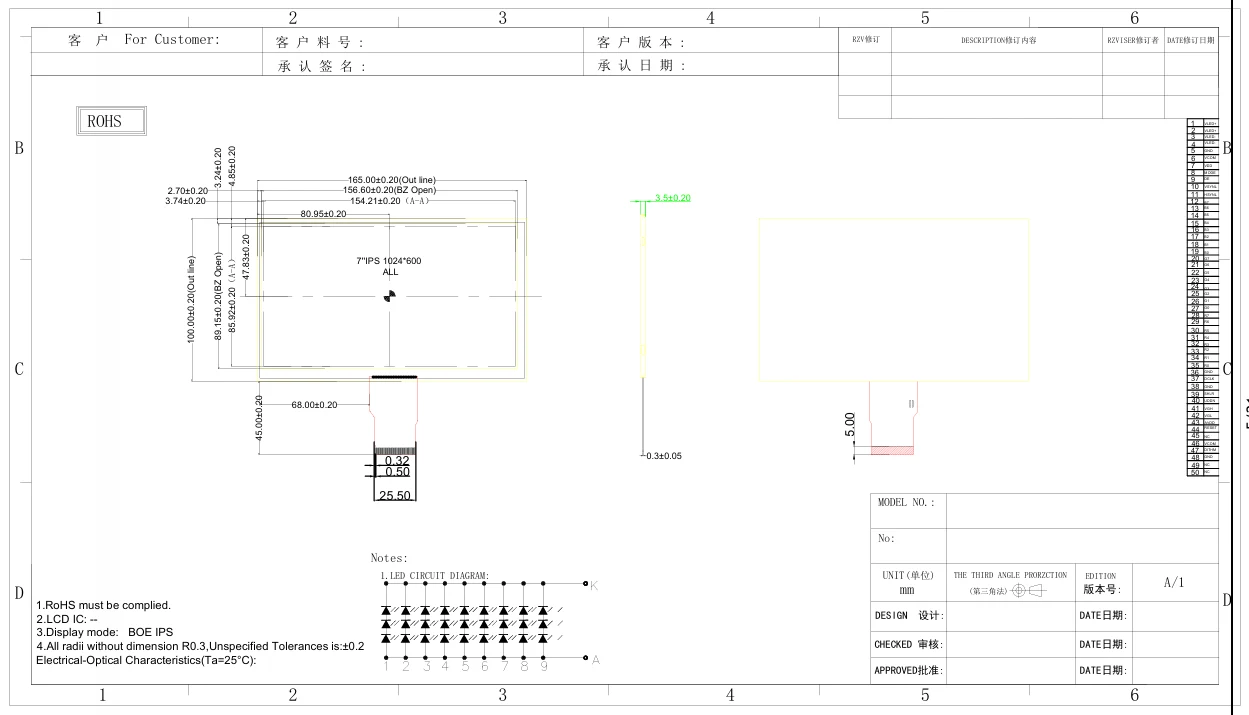

概述尺寸

165（w）×100（h）×3.5（d）mm

显示模式

通常是黑色（IPS技术）

界面

TTL平行RGB（50针FPC）

表面处理

抗毛线（2H/3H硬涂层）

电特性

数字电源电压（VDD）

3.3V（3.0–3.6V）

模拟电源电压（AVDD）

9.6V（9.4-9.8V）

TFT门电压（VGH/VGL）

18V（17–19V） / -6V（-7 – -5V）

当前消费（典型）

VDD：30MA，AVDD：35MA，VGH：0.5MA，VGL：1MA

背光电压/电流

9.6V（8.4–10.6V） / 180mA（27 LED）

工作温度

-20°C至 +70°C

存储温度

-30°C至 +80°C

光学特征

亮度（典型）

450 CD/m²（中心点）

对比度（典型）

800：1（0°视角）

响应时间（典型）

25ms（上升 +跌落）

观看角（H/V）

80°/80°（Cr> 10）

颜色域（NTSC）

50％

色（白色）

X：0.230–0.330，Y：0.260-0.360

接口和控制

连接器类型

Hirose FH12A-50S-0.55H（50针FPC）

数据输入

8位RGB（24位颜色深度）

同步模式

DE模式（默认） / HS / VS模式

扫描方向控制

l/r（左/右移）/updn（上/下扫描）

抖动的支持

8位（H）或6位（L）分辨率
