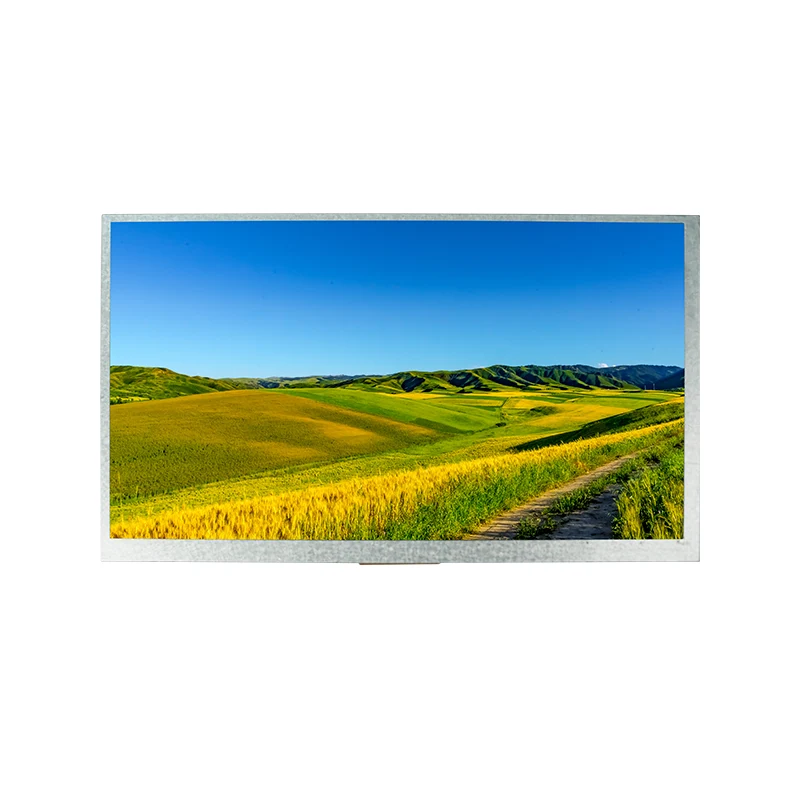

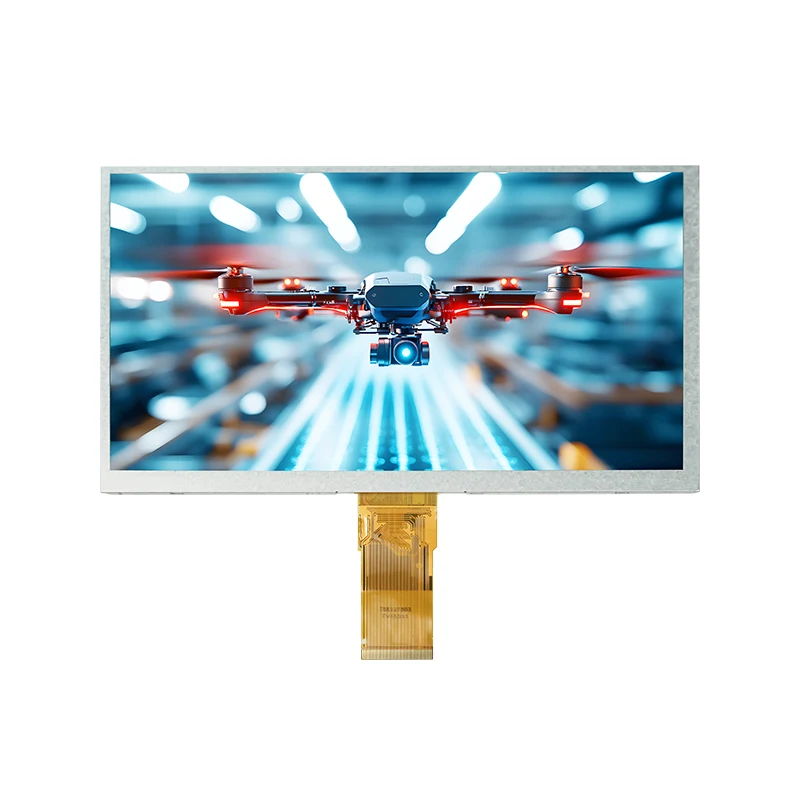

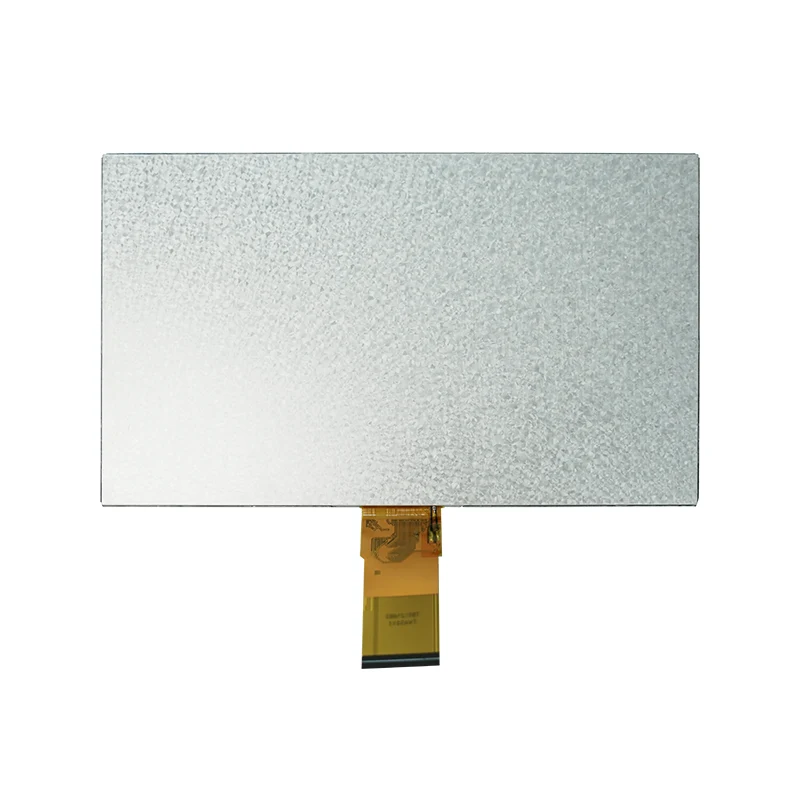

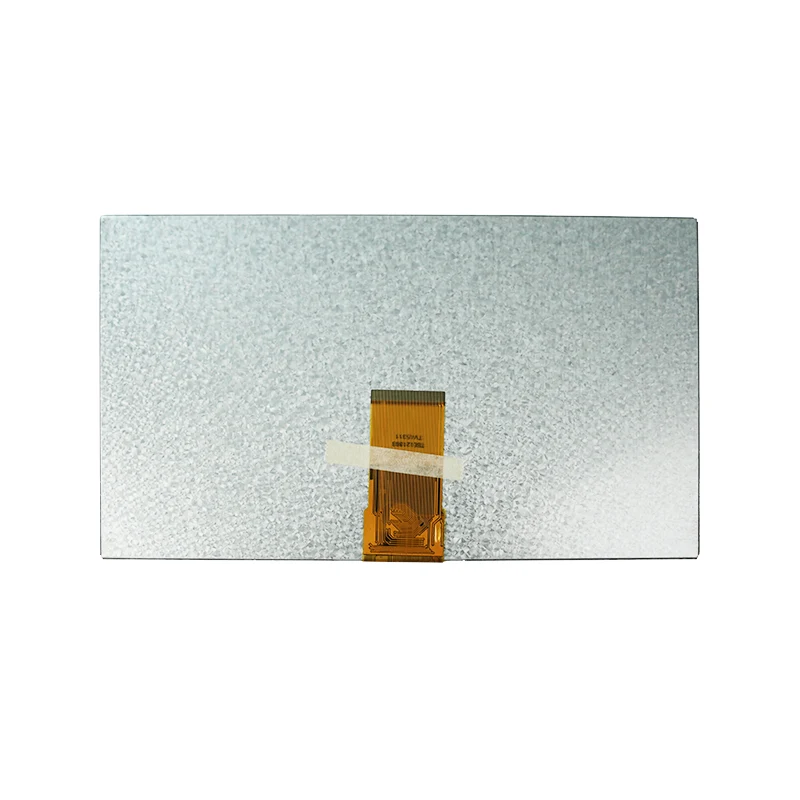

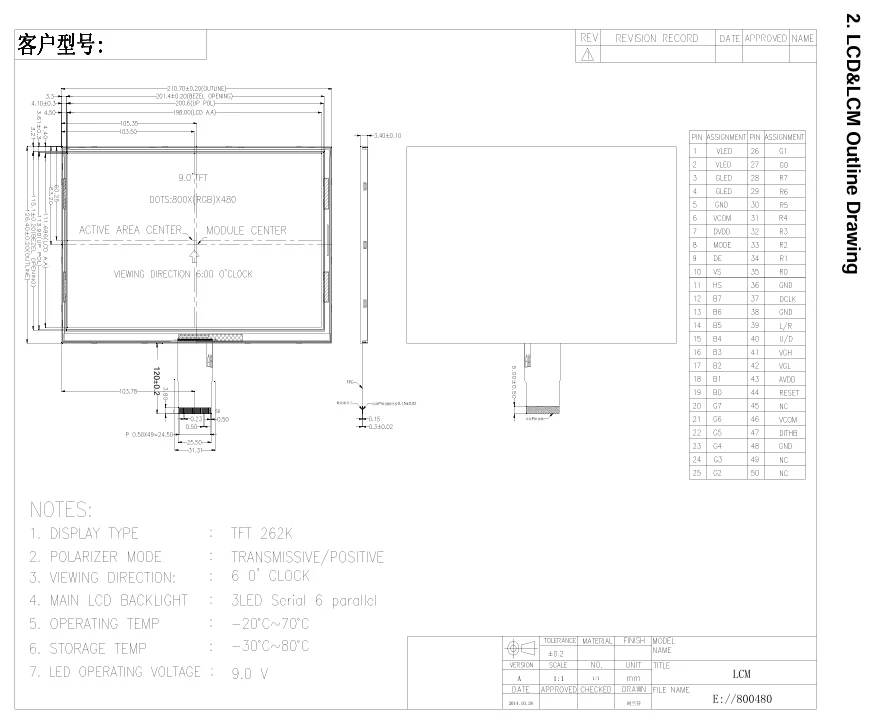

9.0' HMI方形TFT液晶显示模块

核心规格

显示尺寸

9.0英寸a-Si TFT-LCD（透射式）

解决

800(RGB) × 480 像素（RGB 条纹）

显示模式

普通白 TN，6 点钟方向观看

界面

24位并行RGB（MPU接口）

电源电压

数字：2.8–3.3 V (DVDD)
模拟：9.4–9.8V (AVDD)
栅极电压：VGH=17~19V，VGL=-6.6~-5.4V

背光

白色 LED × 18（总电流：120 mA）

绝对最大额定值

工作温度

-20.0℃～70.0℃

储存温度

-30.0℃～80.0℃

电气特性

数字电源电压 (DVDD)

3.0V（最小值）/3.3V（典型值）/3.6V（最大值）

模拟电源电压 (AVDD)

9.4V（最小值）/9.6V（典型值）/9.8V（最大值）

栅极导通电压 (VGH)

17V（最小值）/18V（典型值）/19V（最大值）

栅极关断电压 (VGL)

-6.6 V（最小值）/ -6 V（典型值）/ -5.4 V（最大值）

共电极驱动信号（VCOM）

3.7V（典型值）

背光规格

LED正向电压

9.0V（典型值）/9.9V（最大值）

LED 寿命

20,000小时

LED亮度

≥3000 cd/m²

液晶模组亮度

120 cd/平方米

时序参数（水平）

DCLK频率

33.3 MHz（典型值）/50 MHz（最大值）

水平显示区

800 直流时钟

HS 脉冲宽度

1 DCLK（最小值）/48 DCLK（典型值）

HS 后廊

88 时钟

HS 前廊

40 直流时钟
