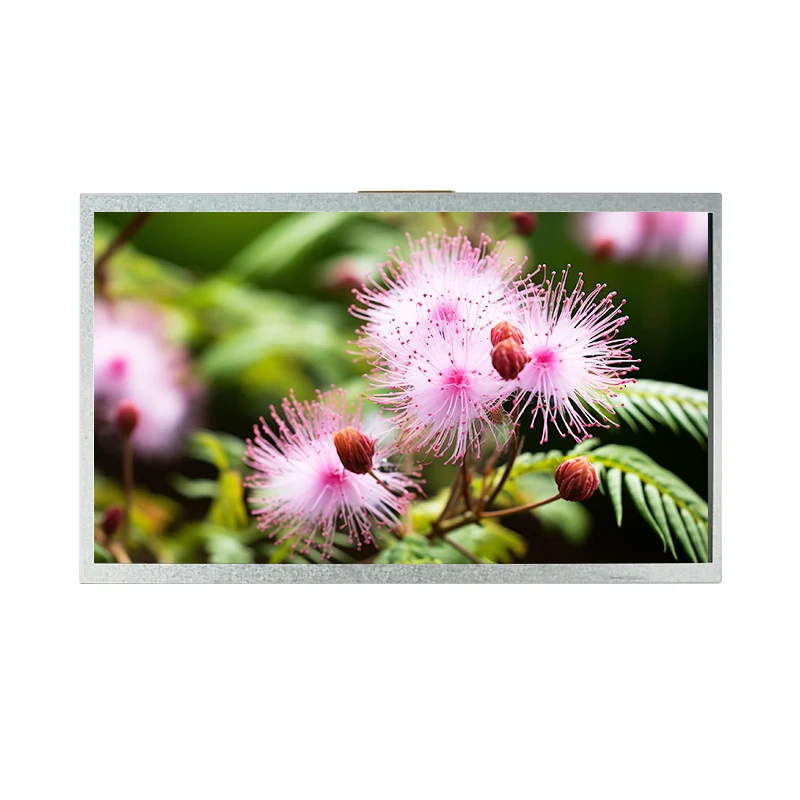

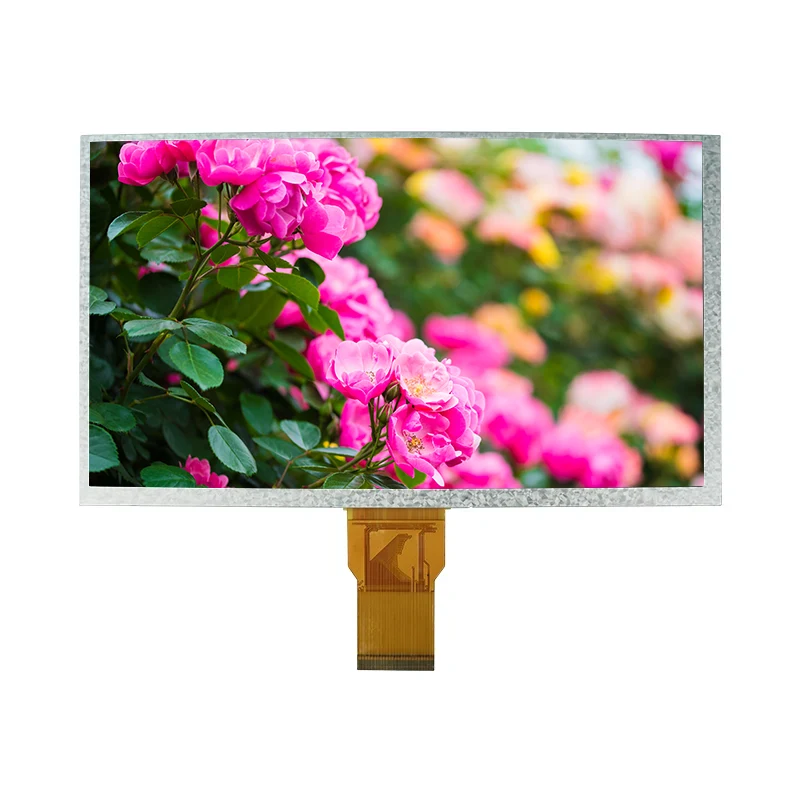

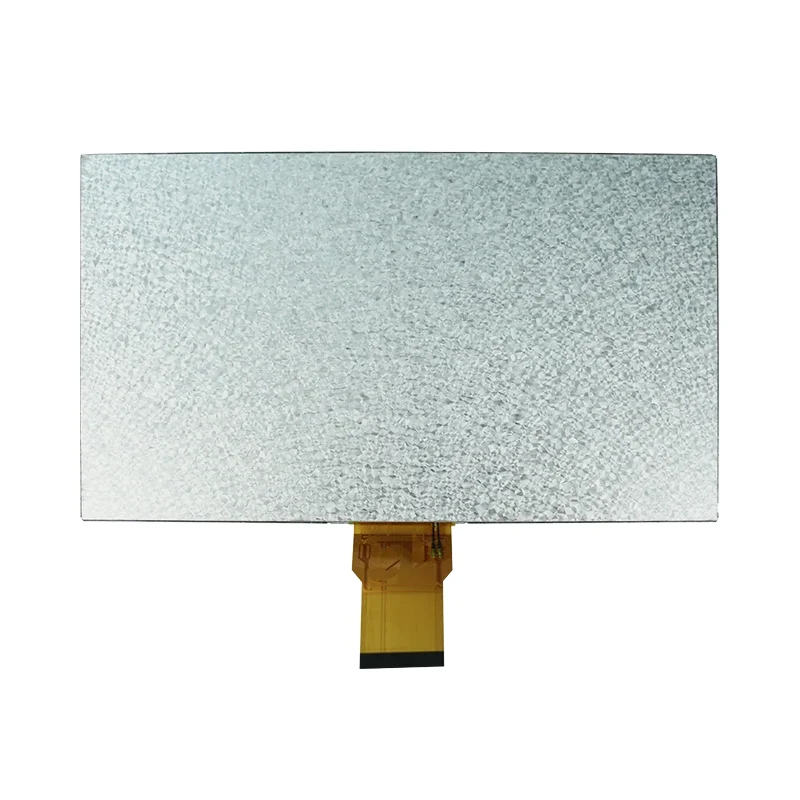

9.0寸工业HDMI TFT液晶显示模块

主要优点 – 为什么该模块适合您的设计

📐WVGA 高分辨率清晰度

清晰度 800×480 像素与 RGB 条纹排列为 HMI 界面提供清晰的图像和精美的文本。

🔌无缝接口兼容性

24 位并行 RGB（MPU 接口）可与大多数工业和消费控制器配合使用，减少开发工作量。

❄️🔥宽温度范围

工作温度范围为-10℃至60℃；储存温度低至-20℃。在不受监管的工厂车间或室外机柜中可靠。

💡长寿命背光

20,000 小时的 LED 使用寿命最大限度地减少了停机时间和更换成本。 120 cd/m² 亮度提供出色的可读性。

⚙️重心技术与闪烁控制

玻璃芯片封装可确保紧凑性，而可调节 VCOM (4.0–4.4V) 可让您进行微调以最小化闪烁。

🛠️定制就绪

接受小批量试订单。可定制的 FPC、提单、触摸屏和固件，以满足您的独特要求。

技术规格

细节

应用和成功案例

这款9.0英寸HMI方形TFT液晶模组已成功应用于各个行业。以下是天府显示帮助客户实现目标的典型案例和现实例子。

🏭工业自动化 – CNC 机床控制面板

一家欧洲机械制造商需要为其 CNC 操作面板配备坚固耐用的显示屏。宽泛的工作温度（-10℃至60℃）和COG紧凑性允许无缝集成到现有外壳中。结果：现场故障减少 30% 并简化组装。

🏥医疗设备 - 病人监护仪接口

对于一家医疗设备初创公司，我们提供了定制的 FPC 和背光设计，以适应他们的便携式显示器。即使在明亮的医院环境中，350:1 的对比度也能确保清晰的波形显示。 12 个月的保修期让他们对监管提交充满信心。

🏠Smart Home – 中央控制面板

一家智能家居集成商选择该模块是因为其 24 位 RGB 接口，可以实现流畅的动画渲染。可调节 VCOM 有助于消除低亮度下的闪烁，增强用户体验

夜间使用时的体验。

📊商业信息亭 – 室外售票终端

存储温度低至-20℃，模块在室外机柜中也能安然度过冬季。 20,000 小时的背光寿命减少了维护次数，降低了客户的总拥有成本。

定制选项

• FPC（柔性印刷电路）：修改引脚排列、长度或形状以匹配您的连接器。
• 背光（背光）：调整亮度、颜色或 LED 布局以满足特定照明要求。
• 触摸屏：添加带有自定义覆盖层的电阻式或电容式触摸。
• 固件和接口：预加载初始化序列或适应非标准 MCU 时序。
• 盖玻片和光学贴合：提高耐用性和光学清晰度。

我们的生产和质量流程

1.设计与工程审查：我们的团队会与您的原理图一起验证兼容性并提出优化建议。

2. 原型制作（2-3 周）：小批量样品进行验证；根据需要进行迭代调整。

3.可靠性测试：每批次均经过温度循环、振动和背光老化测试，以确保符合规格。

4.批量生产（3-6周）：COG邦定、FPC组装、背光源集成、光学检测。

5.100% 出厂检验：最终电气、光学和目视检查。批次追溯记录保存 5 年。

我们还提供完整的文档，包括数据表、初始化代码和测试报告，使您的工程师能够自信地进行集成。
