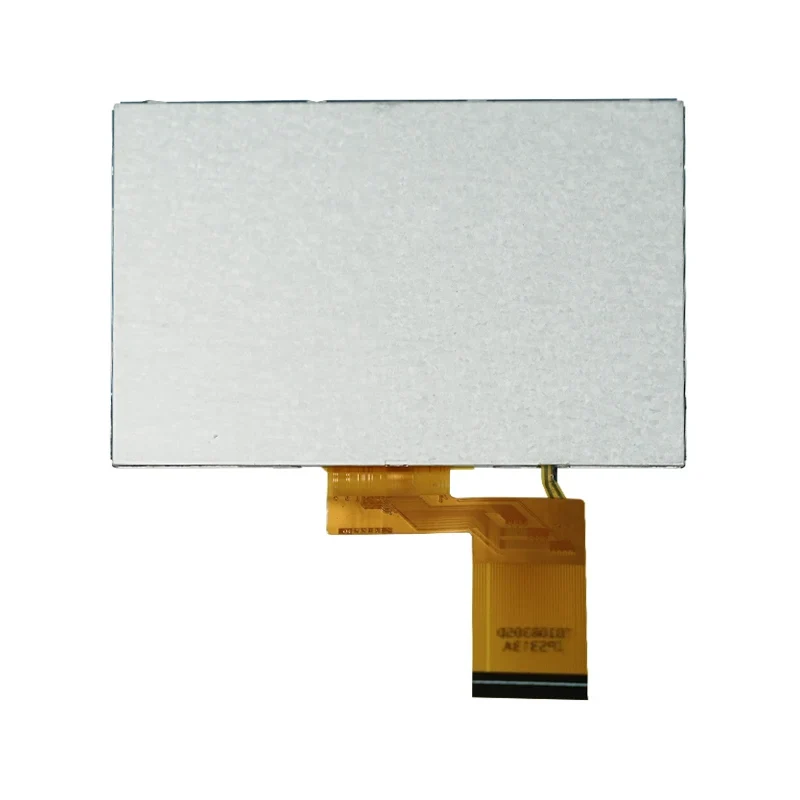

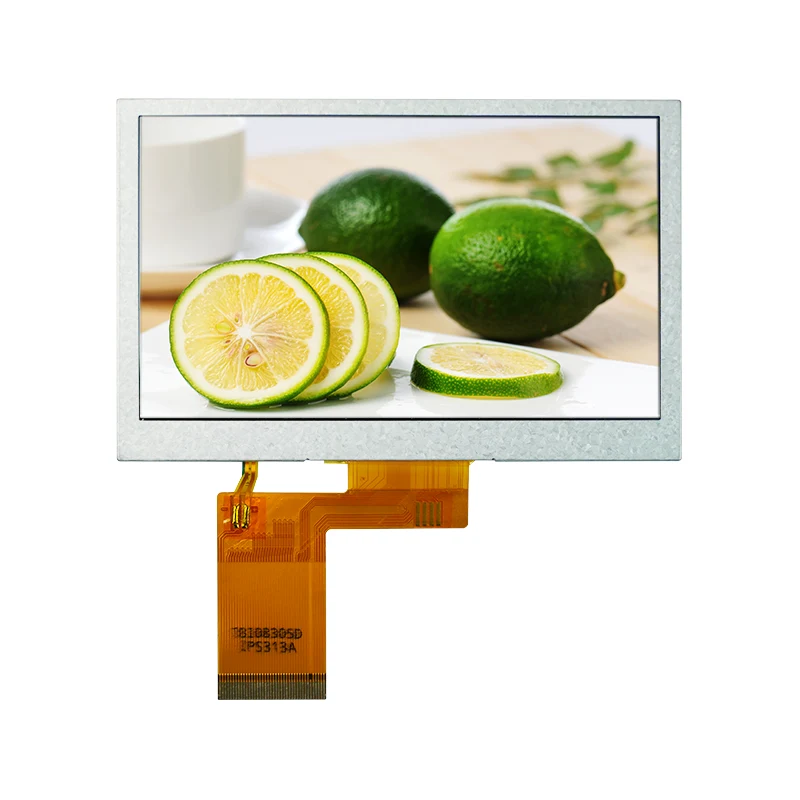

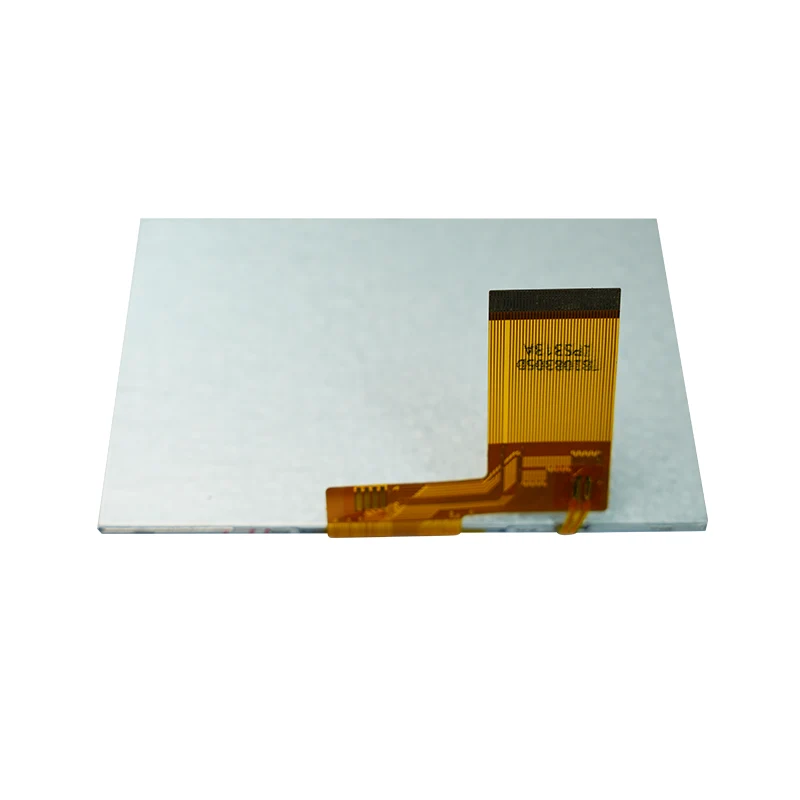

4.3英寸透射式IPS彩色TFT液晶显示模块

核心特点

• 高亮度显示屏：典型亮度为 500 cd/m²（最低 450 cd/m²），即使在强环境光下也能确保清晰可见。

• 宽温工作：支持-20°C 至60°C 的工作温度范围，适合工业环境。

• 宽视角：典型水平视角为70°，垂直视角为45°–60°，可从多个角度舒适观看。

• 快速响应：典型响应时间为20ms，非常适合显示动态图像。

• 节能设计：在3.2V 的低电压下运行，优化了白色LED 背光的效率。

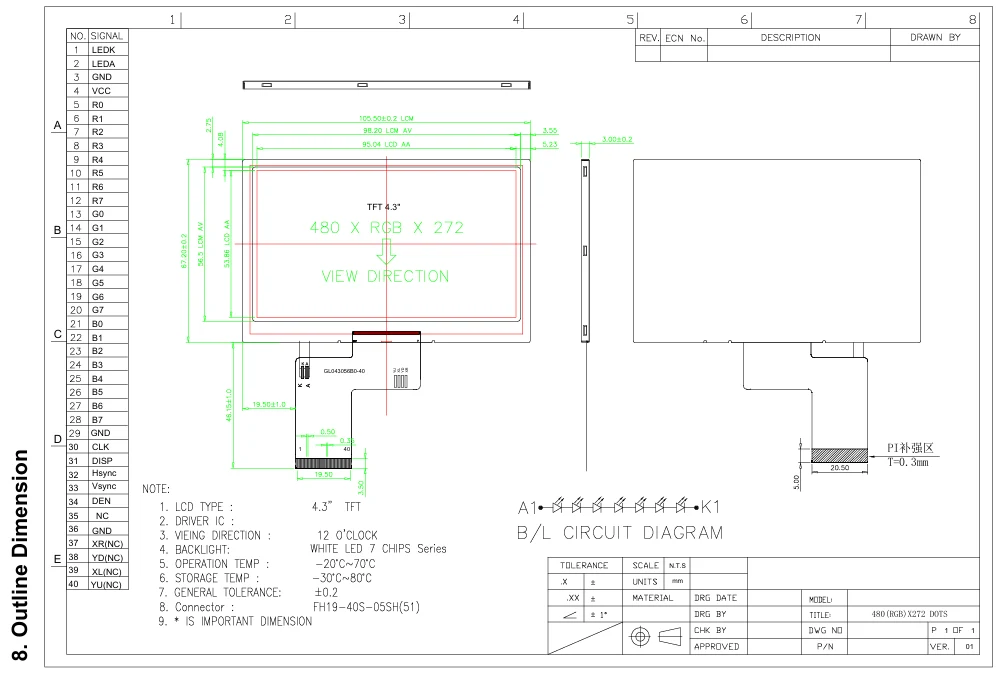

天富定制4.3英寸透射式IPS彩色TFT液晶显示模组规格书

天府4.3英寸透射式IPS彩色TFT液晶显示模组详情

4.3英寸透射式IPS彩色TFT液晶显示模块应用于以下各个领域：

工业自动化与控制

• 工业HMI面板：生产线监控、设备状态显示

• 测试和测量仪器：示波器、频谱分析仪显示接口

• PLC 控制终端：工厂自动化系统的人机界面

汽车和运输系统

• 车载导航显示器：售后汽车导航屏幕

• 公共交通信息：公交车站到达系统、售票终端

• 工程机械仪表：挖掘机、起重机操作面板

医疗保健设备

• 便携式医疗设备：监视器、诊断设备显示器

• 健康监测终端：社区医疗设备接口

• 实验室仪器：分析仪器的数据显示屏

智能家居和物联网

• 智能控制面板：家庭中央控制系统的触摸界面

• 安全监控显示屏：楼宇对讲系统屏幕

• 智能家电接口：高端冰箱、洗衣机控制面板

商业和零售设备

• POS 系统：零售终端显示器

• 广告信息屏幕：小型数字标牌应用

客户评价：工业温控器面板

一家工业设备制造商采用该模块作为其温度控制系统的显示界面。在-10℃冷藏环境下稳定运行2年以上，亮度无衰减。可视角度满足多角度监控要求。

Q1：这款4.3寸TFT模组对电源有什么要求？

答：模块需要两个电源：1）逻辑部分3.2V（典型）； 2）LED背光12-16V，典型值为14V。背光电流约为40mA。建议使用稳定的DC-DC转换器，以避免电压波动影响显示性能。

Q2：低温环境下模块能否正常工作？

答：是的，该模块经过严格的测试，可以在-20°C至60°C的环境温度范围内正常运行。在低温环境下，初始启动时间可能会稍微延长（约1-2秒），但显示性能不受影响。储存温度范围为-20°C 至 70°C。

Q3：模组的视角特性如何？哪些安装位置合适？

答：该模组采用12点视角设计，典型水平视角为70°，垂直视角为45°~60°。适合安装在与观察者眼睛水平或略高于观察者眼睛的位置。对于需要多角度观看的应用，建议调整安装角度或选择其他观看角度规格的型号。

Q4：20ms响应时间支持视频播放吗？

答：典型响应时间为20ms（最大30ms），可以支持大部分应用场景，包括数据更新、GUI切换、标清视频播放等。对于高速运动视频或游戏应用，建议选择响应时间较短的专用型号。

Q5：模组的寿命和背光衰减如何？

答：在额定工作条件下，模块设计寿命超过30000小时。 LED 背光亮度在 10,000 小时内衰减通常小于 10%。建议避免长时间以最大亮度运行，以延长背光寿命。

Q6：支持触摸功能吗？

答：该型号为纯显示模块，不集成触摸功能。但是，我们可以提供匹配的电阻式或电容式触摸屏组件，并协助层压过程。触摸屏需要单独购买并集成。

供应政策样本

样品供应：可提供 1-10 件的小批量样品供客户评估和测试。

包含的文档：每个示例包包括：

• 完整的产品数据表

• 机械图纸（DXF/STEP 格式的 CAD 文件）

• 引脚定义和电气连接图

• 推荐的初始化时序和寄存器配置代码

• 安全操作和ESD 保护指南

评估建议样本

在索取样品之前，请确保您的技术团队具备以下能力：

• 驱动能力：能够为模块提供3.2V逻辑电源和12-16V LED背光电源

• 接口兼容性：系统主板可容纳 FH19‑40S‑0.5SH(51) 40 针连接器或等效适配器解决方案

• 信号支持：主控芯片可输出RGB 24位或16位并行接口信号

• 散热考虑：设备内部预留足够的散热空间

🔧 专业技术支持范围

核心技术支持（免费提供）

我们为直接客户提供以下专业的液晶模组相关技术支持：

1. 规格与集成咨询

• 模块电气特性解读及电源设计建议

• 机械安装和结构兼容性分析

• 连接器焊接和电缆组装工艺指南

• 环境适应性（温度/湿度）评估建议

2. 驱动IC技术文档

• ILI6485 驱动器 IC 的完整数据表

• 详细的寄存器配置和初始化序列示例

• 接口时序参数分析及匹配建议

• 颜色伽玛校正的参考方案

3. 光学性能调优指导

• 亮度均匀性测试方法和标准

• 实际安装中视角特性的优化建议

• 对比度和色彩性能的调整方向

• 响应时间测试和评估方案

4. 可靠性验证支持

• 推荐的老化测试条件和周期

• ESD防护设计和建议

• 温度循环测试方法

• 长期运行可靠性评估要点

技术支持响应

• 响应时间：工作日24小时内回复技术咨询

• 沟通方式：通过电子邮件、电话、在线会议等方式支持进行深入的技术交流

• 文档：所有技术文档均提供中英文版本

• FAQ库：建立常见集成问题的解决方案库，供客户参考
