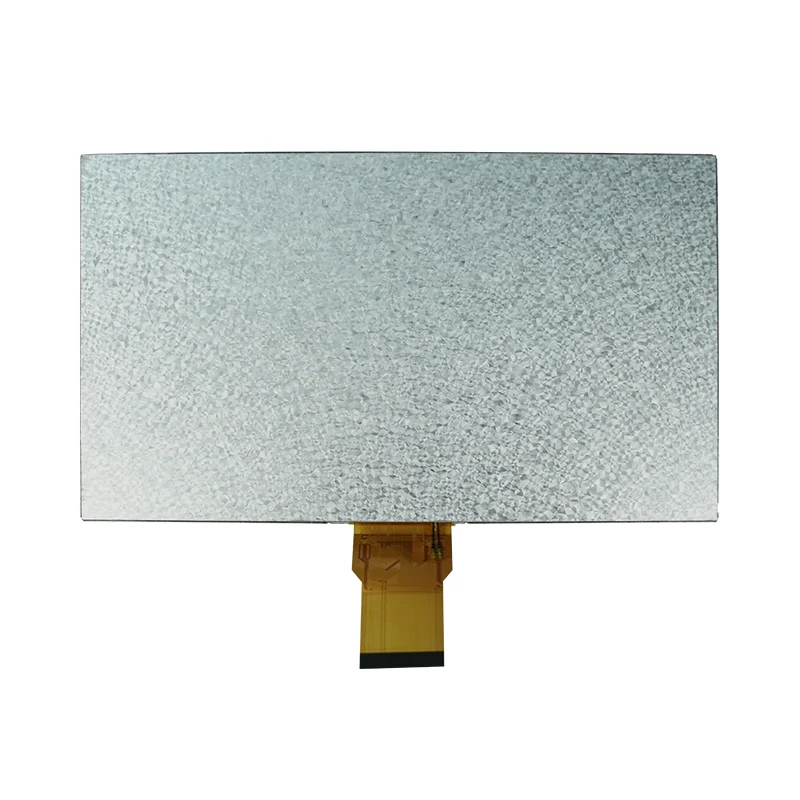

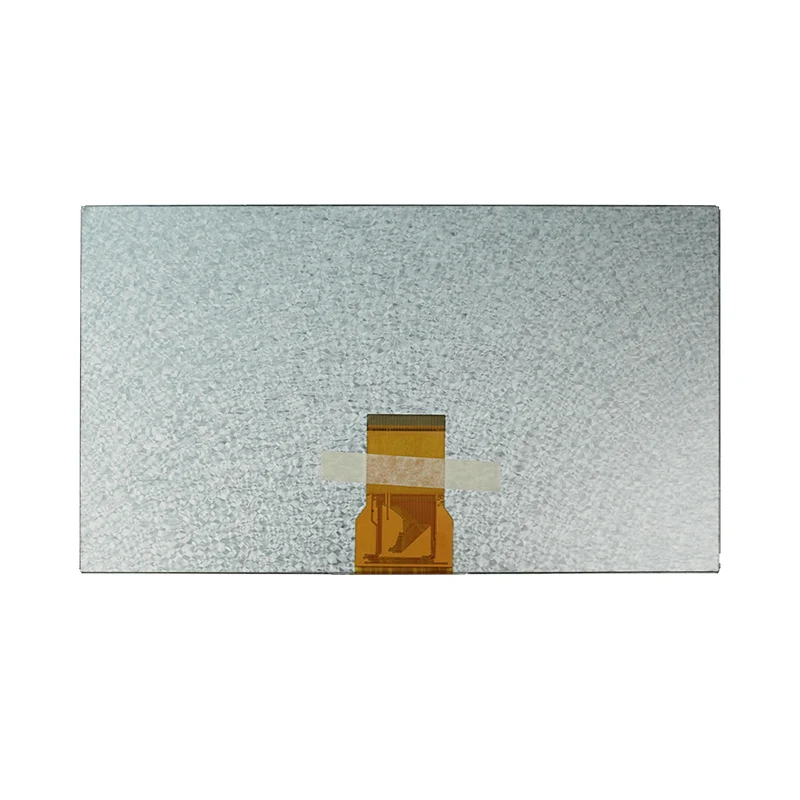

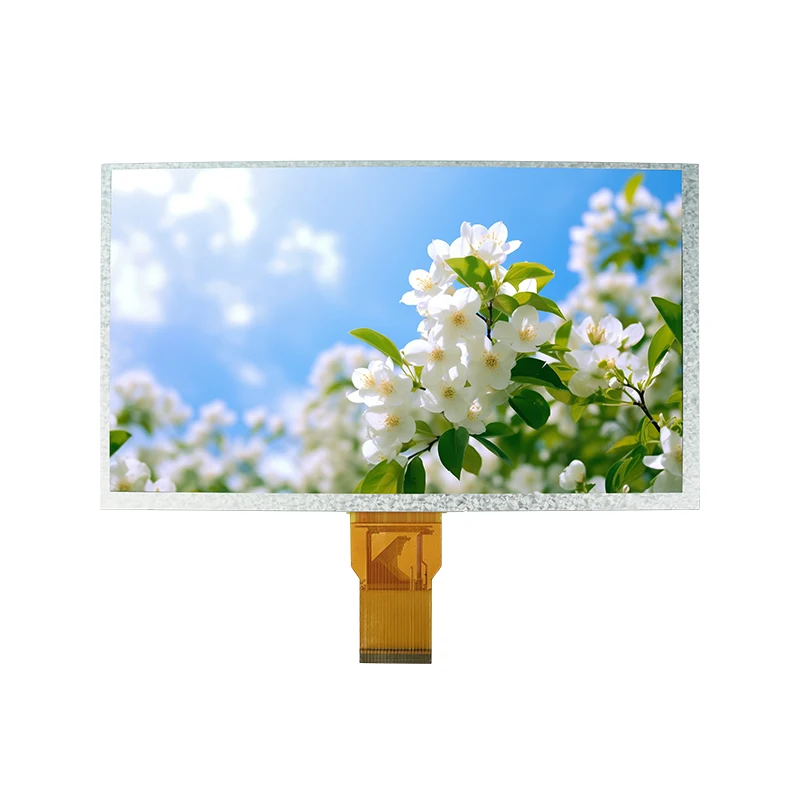

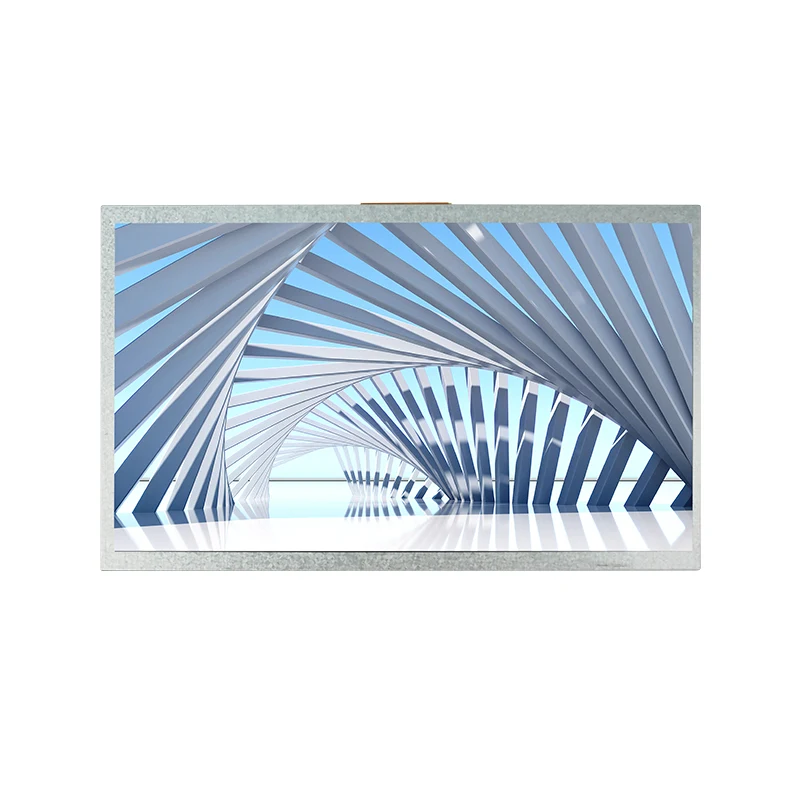

9.0寸高亮度TN TFT液晶屏模组

主要特点

• 卓越的清晰度：9.0 英寸TFT-LCD，具有800×480 RGB 条纹分辨率和Normal White TN 技术，可提供清晰、高对比度的视觉效果。

• 坚固可靠：在极端温度（-20℃至70℃）下也能完美运行，非常适合工业和户外应用。

• 无缝集成：24 位并行RGB 接口和COG 封装确保紧凑、轻便的设计和多功能兼容性。

• 能源效率：超低功耗，优化的18-LED 背光（120mA 总电流）。

• 强大的电源灵活性：支持宽电压范围（数字：2.8–3.3V，模拟：9.4–9.8V，栅极：±5.4–19V），可在恶劣条件下实现稳定的性能。

技术的 规格

 细节

应用与行业解决方案

工程师和采购团队在需要解决特定应用挑战时选择这款 9.0 英寸 TN TFT LCD 模块：

• 工业控制面板：需要一款在无空调的工厂环境中稳定运行的显示器吗？ -20°C 至 70°C 的宽工作温度和 COG（玻璃芯片）结构为工厂自动化和 HMI 系统提供稳定的 24/7 正常运行时间。

• M医疗监测设备：担心便携式临床设备的功率和空间限制？优化的 18-LED 背光（总电流 120mA）可显着延长手持式医疗仪器的电池寿命，而不会影响显示文本的清晰度。
• 智能家居接口和物联网：正在寻找一款紧凑、纤薄的显示器来简化您的硬件布局？标准 24 位并行 RGB 接口和轻量化设计可无缝集成到智能设备、门禁系统和安全对讲系统中，从而加快您的上市时间。
• 室内服务终端和自动售货机：正在寻找适合室内零售的高性能且经济实惠的显示屏？ 120cd/m² 亮度和经济高效的 WVGA TN 技术为室内售票亭、自动售货机和桌面测试仪器提供清晰、高对比度的可视性。

售后支持与技术服务

天府显示为每个 9.0 英寸 TN TFT LCD 模块提供全面的工程支持和优质的售后服务。我们不仅提供显示组件，还确保您的硬件集成从原型阶段到量产阶段取得成功。

保修范围和质量保证

• 12 个月标准保修：完全涵盖正常操作条件下的制造缺陷、背光故障和显示异常。
• 延长保修选项：适用于批量批发订单或关键任务工业应用 - 请联系我们的技术销售团队了解定制的覆盖计划。

B2B 工程和定制服务

1. FPC及接口定制：柔性印刷电路 (FPC) 的长度、形状和引脚定义可根据您的外壳设计进行定制。
2. 背光和亮度调节：支持高亮度升级（最高1000/cd/m2），满足户外可读性要求，或定制LED寿命。
3. 触摸屏集成：与电阻式触摸屏 (RTP) 或投射电容式触摸屏 (PCAP) 多点触控解决方案无缝兼容。

技术支持和工程协助

1. 售前工程咨询：我们的工程师在样品交付之前会审查您的应用要求、操作环境和接口兼容性。
2. 固件和驱动程序支持：提供用于 24 位 RGB 集成的初始化代码、时序参数和接口文档，从而缩短您的开发周期。
3. 定制支持：对于背光、FPC、TP 或 COG 修改，我们的团队管理从原型到批量生产的整个工程变更流程。
4. 现场支持：对于战略合作伙伴和批量客户，可在关键集成阶段提供现场技术援助。

服务流程——从集成到生产

我们相信数据驱动的信任。对于每个生产批次，我们提供：

1. 传入质量控制 (IQC) 报告：玻璃、IC、背光源、FPC零部件原材料检验记录。
2. 过程质量控制 (PQC) 数据：实时良率跟踪、键合线检查和老化测试日志。
3. 出厂质量控制 (OQC) 报告：最终检查记录包括亮度均匀性、色域、接口信号完整性。
4. 批次可追溯性：每个模块都可以追溯到生产日期、批次号和关键工艺参数——如果出现问题，可以快速分析根本原因。

FAQ——常见售后问题

• Q1: 保修更换的典型交货时间是多少？

◦ 一个：对于在 12 个月保修期内确认的制造缺陷或质量不合格情况，将快速处理更换设备。标准库存商品通常会在 48 小时内发货，以最大程度地减少生产停机时间。

•Q2：你们提供集成问题的工程支持吗？

◦ 一个：是的，提供绝对的硬件和软件集成支持。我们的研发工程师在整个设计阶段协助您进行初始化代码、24 位 RGB/TTL 时序参数调整、接口调试和机械配合检查。

• Q3：退回的模块我可以获得故障分析报告吗？

◦ 一个：是的。对于批次质量问题或关键工业应用的退货，我们的 QA 实验室会进行深入的组件级根本原因分析，并在 3-5 个工作日内提供正式的故障分析报告（8D 报告格式）。

• Q4: 如果我在保修期后需要支持怎么办？

◦ 一个：我们为保修后模块提供持续有偿维修服务和长生命周期技术咨询。为了支持长期工业项目，我们确保传统组件和直接替换件的稳定可用性至少 5 年以上。
